Ce vei înțelege
- Identifici mărimile, unitățile și scara axelor.
- Calculezi o pantă din două puncte.
- Distingi interpolarea de extrapolare.
Înainte să începi: Citirea numerelor zecimale și împărțirea.

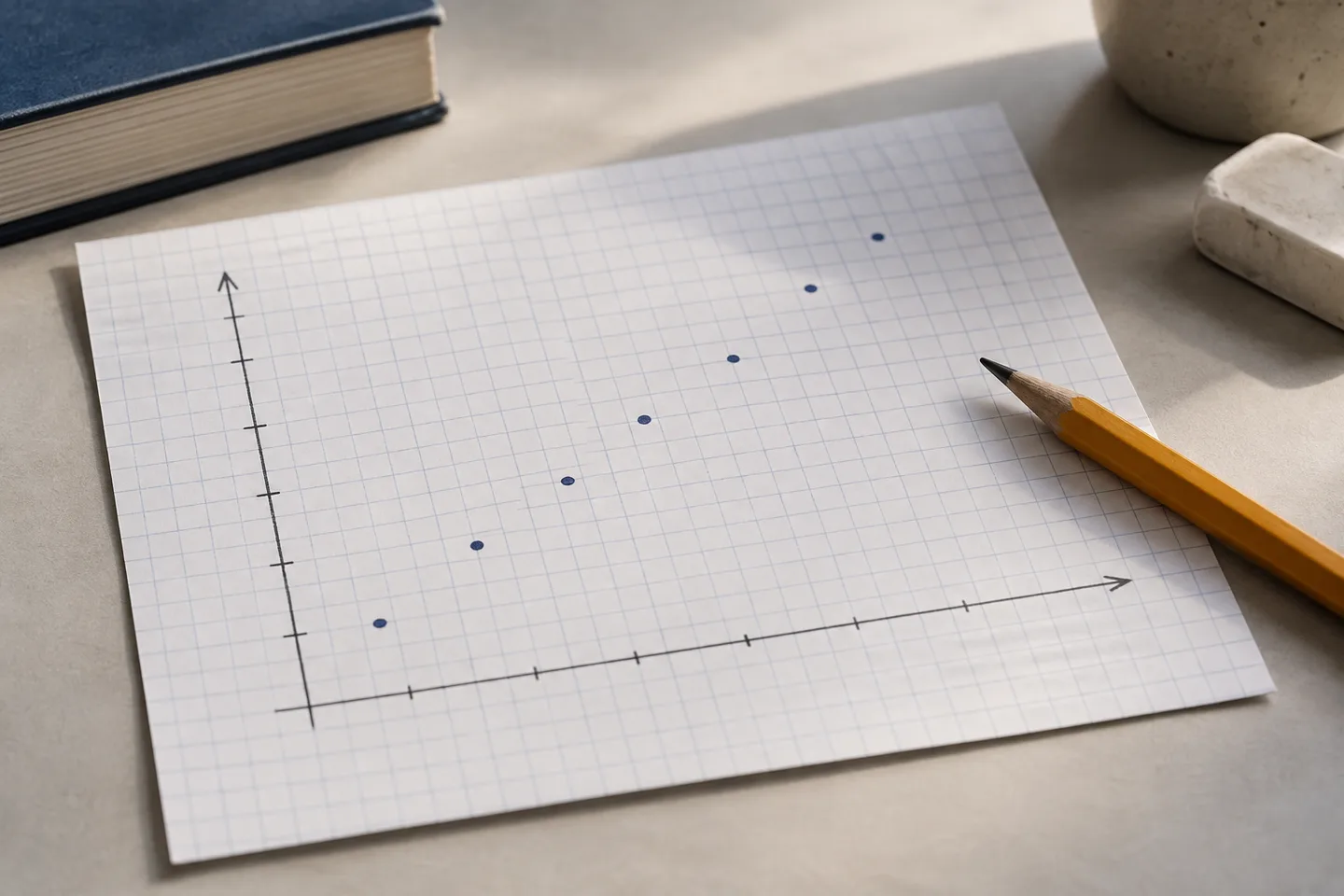

Pentru a citi un grafic, identifică mai întâi mărimile de pe axe, unitățile și scara. Forma liniei are sens numai după aceste verificări. O linie care urcă poate însemna creșterea temperaturii, a poziției sau a oricărei alte mărimi reprezentate vertical.
Citește axele înaintea punctelor
Axa orizontală poate reprezenta timpul, dar nu este obligatoriu. Axa verticală arată mărimea comparată cu el. Dacă o gradație reprezintă 2 s, trei intervale înseamnă 6 s, nu 3 s.
Verifică și originea. Unele grafice încep de la o valoare diferită de zero pentru a face vizibile variații mici. Acest lucru poate fi legitim, dar trebuie observat înainte de a judeca vizual cât de mare este schimbarea.
Un punct reprezintă o pereche
Punctul (4 s, 12 cm) spune că la momentul 4 s mărimea verticală avea valoarea 12 cm. Nu spune singur ce s-a întâmplat înainte sau după acel moment. Legarea punctelor este o reprezentare sau un model al evoluției dintre măsurări.
Dacă punctele provin din citiri separate, nu inventa oscilații foarte fine între ele. Dacă un segment este drept, verifică dacă este o aproximație justificată sau doar o alegere de desen.
Exemplu: ce arată panta
Un cărucior se află la poziția 4 cm la momentul 0 s și la poziția 16 cm la momentul 6 s. Presupunem că între aceste momente graficul poziție–timp este o dreaptă. Schimbarea poziției este 16 − 4 = 12 cm, iar durata este 6 s.
Panta este 12 cm/6 s = 2 cm/s. La momentul 3 s, modelul liniar prezice poziția 4 + 2 × 3 = 10 cm. Observă că poziția inițială de 4 cm nu este o distanță parcursă în interval; este doar locul de la care începe descrierea.
Dacă refaci desenul cu axa timpului întinsă de două ori, dreapta pare mai puțin înclinată pe hârtie. Valoarea fizică a pantei rămâne 2 cm/s, deoarece folosești numerele și unitățile, nu unghiul vizual al liniei.
Ce poți deduce în afara datelor
Estimarea între două puncte se numește interpolare. Prelungirea tendinței dincolo de interval se numește extrapolare și cere mai multă prudență. Căruciorul poate întâlni un obstacol după ultima măsurare, chiar dacă graficul anterior era drept.
Confuzie frecventă: graficul poziție–timp nu este harta traseului. O linie ascendentă nu arată că obiectul urcă fizic un deal.
Continuă cu o idee apropiată
Recapitulează noțiunile de bază despre măsurare și găsește alte materiale în biblioteca de fizică.
Întrebări frecvente
Panta are întotdeauna unitatea m/s?
Nu. Unitatea este unitatea axei verticale împărțită la cea a axei orizontale. Pentru temperatură în funcție de timp poate fi °C/min.
O linie orizontală înseamnă că nu se întâmplă nimic?
Înseamnă că mărimea de pe axa verticală rămâne constantă. Alte mărimi pot varia; un grafic al vitezei constante poate descrie un corp care se deplasează.
Pot compara vizual pante din două grafice?
Numai după ce verifici scările ambelor axe. Graficele cu scări diferite pot face aceeași relație să pară mai abruptă sau mai plată.
