Înainte să începi: Procente și citirea axelor
Scara unui grafic poate face o diferență mică să pară foarte mare fără a schimba valorile numerice. Efectul apare mai ales când axa verticală începe aproape de valorile reprezentate, iar privitorul compară lungimea barelor ca și cum acestea ar începe de la zero. Pentru a interpreta graficul, citește întâi axele și abia apoi forma desenului.
Înălțimea unei bare nu este mereu valoarea completă
Într-un grafic cu bare, lungimea vizuală sugerează în mod natural o cantitate. Dacă baza barelor este zero, o bară de două ori mai înaltă reprezintă o valoare de două ori mai mare. Dacă baza este deplasată, comparația lungimilor nu mai exprimă raportul valorilor, ci raportul diferențelor față de baza aleasă.
Un grafic de tip linie poate folosi legitim un interval îngust pentru a evidenția variații mici. Problema nu este automat lipsa lui zero, ci interpretarea greșită și lipsa unei indicări clare a scării. Detaliul util și exagerarea vizuală pot arăta asemănător dacă nu citim etichetele.
Exemplu: 100 cm și 105 cm
Două obiecte au lungimile de 100 cm și 105 cm. Diferența este 5 cm, iar creșterea față de primul obiect este 5 / 100 × 100% = 5%.
Dacă axa începe la 0 cm, barele au înălțimi proporționale cu 100 și 105. Dacă axa începe la 95 cm, porțiunile desenate au înălțimi proporționale cu 5 și 10. A doua bară pare de două ori mai înaltă, deși al doilea obiect este doar cu 5% mai lung. Valoarea de 105 cm nu este falsă; concluzia vizuală «dublu» este falsă.
Presupunem aici o scară liniară cu intervale egale. Pe o scară logaritmică, distanțele egale reprezintă rapoarte egale, iar citirea trebuie făcută după altă regulă, indicată explicit pe axă.
Trei verificări înainte de concluzie
Caută unitatea, valoarea de început și pasul gradațiilor. Verifică dacă intervalele desenate egal au și diferențe numerice egale. Uită-te apoi la perioada selectată: un fragment scurt poate ascunde o tendință mai lungă sau poate transforma o fluctuație într-o aparentă schimbare permanentă.

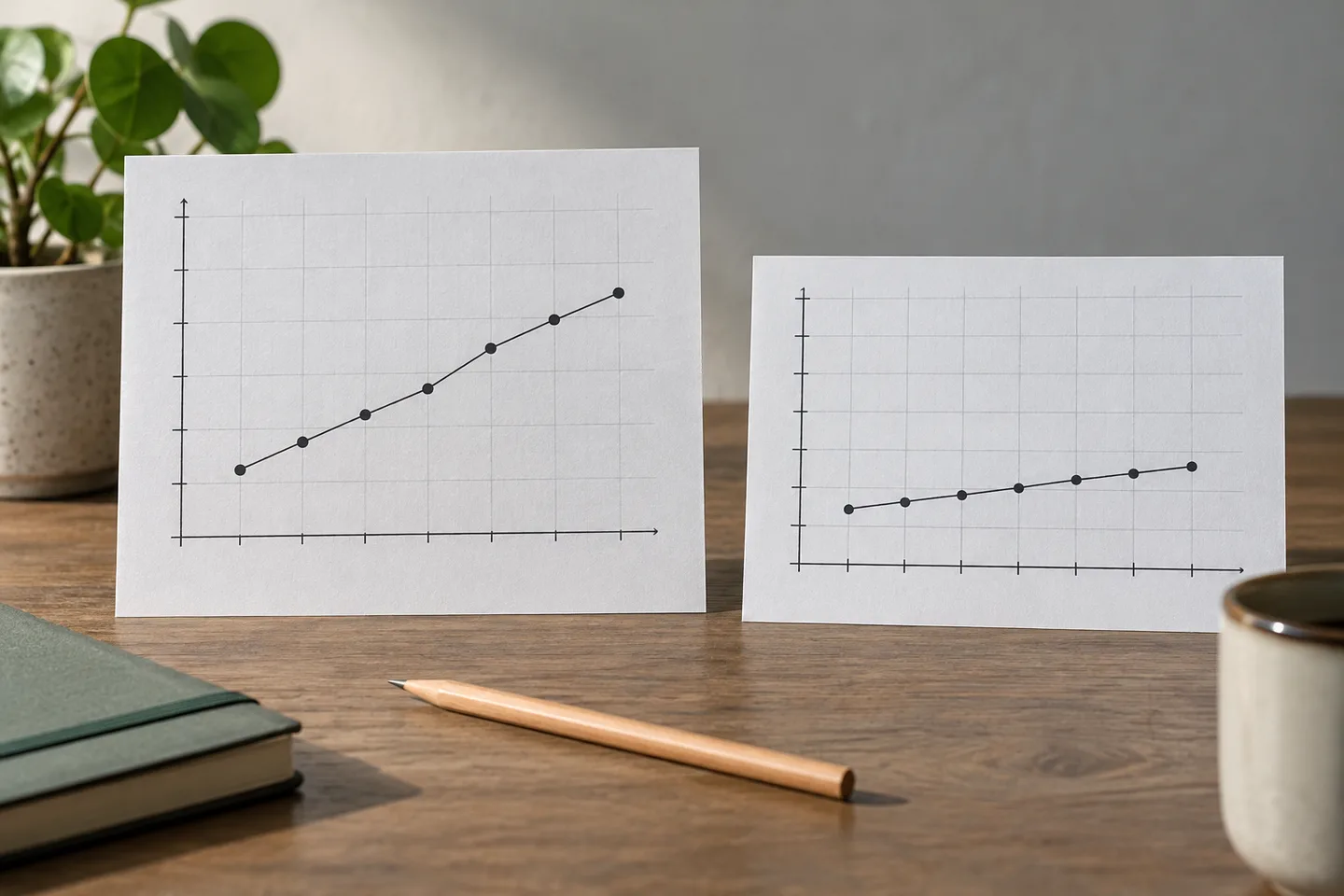

Dacă apar două grafice alăturate, compară scările lor. Două linii cu aceeași înclinare pe pagină pot descrie viteze de schimbare diferite când axele au unități sau intervale diferite. În fizică, panta se calculează din variația mărimilor, cu unități, nu din unghiul măsurat pe ecran.
Confuzia de evitat
Nu orice axă trunchiată este o manipulare. Ea poate face vizibile variații relevante, de exemplu mici abateri ale unei temperaturi controlate. Un grafic corect explică intervalul, păstrează etichetele lizibile și nu susține comparații pe care scara nu le permite.
Continuă cu o idee apropiată
Recapitulează noțiunile de bază despre măsurare și găsește alte materiale în biblioteca de fizică.
Întrebări frecvente
Trebuie toate graficele să înceapă la zero?
Nu. Alegerea depinde de scop și tipul graficului. La bare, originea zero este deosebit de importantă pentru comparația lungimilor.
O linie mai abruptă înseamnă mereu o creștere mai rapidă?
Doar dacă scările și unitățile sunt comparabile. Altfel, calculează variația verticală împărțită la variația orizontală.
Cum verific procentul sugerat de imagine?
Folosește valorile numerice: diferența împărțită la valoarea inițială, apoi înmulțită cu 100. Nu folosi înălțimile barelor trunchiate.
