Ce vei înțelege
- Calculezi U, I sau R pentru un rezistor ohmic.
- Deosebești transferul de energie de transportul sarcinii.
Înainte să începi: Circuit închis, proporții și unități.
Curentul și tensiunea descriu lucruri diferite
Intensitatea curentului indică rata trecerii sarcinii printr-o secțiune: I = Δq/Δt pentru o medie pe interval. Tensiunea este o diferență de potențial electric între două puncte.
Nu spune „curentul dintre două puncte” când vrei să descrii tensiunea măsurată între ele.
Relația ohmică

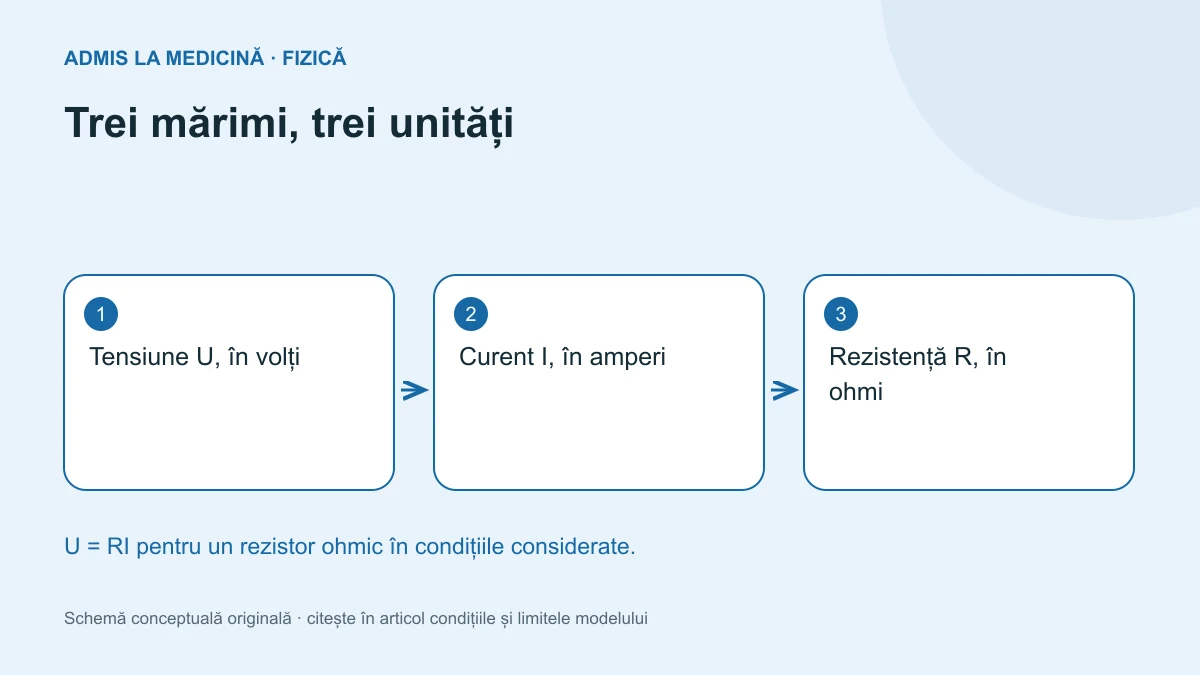

Pentru un rezistor ohmic, în condiții fizice menținute constante, U = RI. Rezistența R exprimă raportul U/I. Unitatea este ohmul, Ω = V/A.
Dacă R = 30 Ω și U = 6 V, curentul este I = 6/30 = 0,20 A.
Ce se întâmplă când schimbăm tensiunea?
Dacă rezistența rămâne constantă, dublarea tensiunii dublează curentul. Condiția contează: încălzirea poate modifica rezistența, iar unele componente au o caracteristică neliniară.
Legea lui Ohm nu descrie automat orice componentă în orice regim.
Sarcina nu este consumată
Într-o ramură simplă, în regim staționar, curentul care intră într-un rezistor este egal cu cel care iese. Dacă ar exista permanent o diferență, sarcina s-ar acumula continuu în componentă.
Energia electrică se poate transforma în energie internă; acest transfer nu înseamnă dispariția sarcinii.
Măsurarea în schema ideală
Ampermetrul se introduce în serie cu ramura analizată, iar voltmetrul în paralel cu componenta. Discuția este despre scheme didactice și surse de joasă tensiune adecvate; nu despre intervenții la rețeaua electrică.
Controlul rezultatului
La aceeași tensiune, o rezistență mai mare produce un curent mai mic. Dacă rezultatul tău arată contrariul, verifică dacă ai înmulțit în loc să împarți.
Aplică ideea
Un rezistor ohmic de 50 Ω este conectat la 5 V. Ce curent trece prin el? Dar la 10 V, dacă R rămâne constantă?
Răspuns explicat
La 5 V, I = 0,10 A. La 10 V, I = 0,20 A. Creșterea de două ori presupune că rezistența nu se schimbă între cele două situații.
Continuă învățarea
Vezi aplicația Curentul electric se consumă într-un rezistor? și continuă cu parcursul Energie, electricitate și unde.
Întrebări frecvente
Ce exprimă legea lui Ohm?
Pentru un conductor ohmic în condiții fizice constante, tensiunea și curentul sunt proporționale: U = RI. Rezistența este factorul de proporționalitate.
Tensiunea electrică este același lucru cu intensitatea curentului?
Nu. Tensiunea exprimă o diferență de potențial electric, iar intensitatea descrie debitul de sarcină electrică. Unitățile lor sunt voltul, respectiv amperul.
Orice componentă respectă o rezistență constantă?
Nu. Diodele și alte componente au relații neliniare între tensiune și curent. Chiar un conductor obișnuit își poate modifica rezistența dacă temperatura se schimbă.
Surse și lecturi suplimentare
Parte din parcursul Energie, electricitate și unde
Următoarea lecție: Rezistoare în serie și în paralel: cum recunoști conexiunea →
