O cale suplimentară schimbă raportul total
La aceeași tensiune aplicată, o ramură rezistivă suplimentară în paralel permite trecerea unui curent în plus. Curentul total crește, deci raportul U/Itotal, adică rezistența echivalentă, scade.
Nu înseamnă că materialul primului rezistor și-a schimbat proprietățile. S-a schimbat ansamblul circuitului.
Exemplu cu ramuri identice
Un rezistor de 20 Ω conectat la o sursă ideală de 10 V este traversat de 0,50 A. Dacă adăugăm un al doilea rezistor identic în paralel, fiecare ramură are tot 10 V și 0,50 A.
Sursa furnizează acum 1,0 A. Rezistența echivalentă este 10 V/1,0 A = 10 Ω, jumătate din rezistența unei ramuri.
De ce nu adunăm rezistențele?
Adunarea simplă este regula conexiunii în serie, unde același curent trece succesiv prin elemente. În paralel, aceeași tensiune este comună ramurilor. Condițiile diferite conduc la relații diferite.
Dacă memorezi doar formulele fără condiții, un desen redesenat te poate induce în eroare.

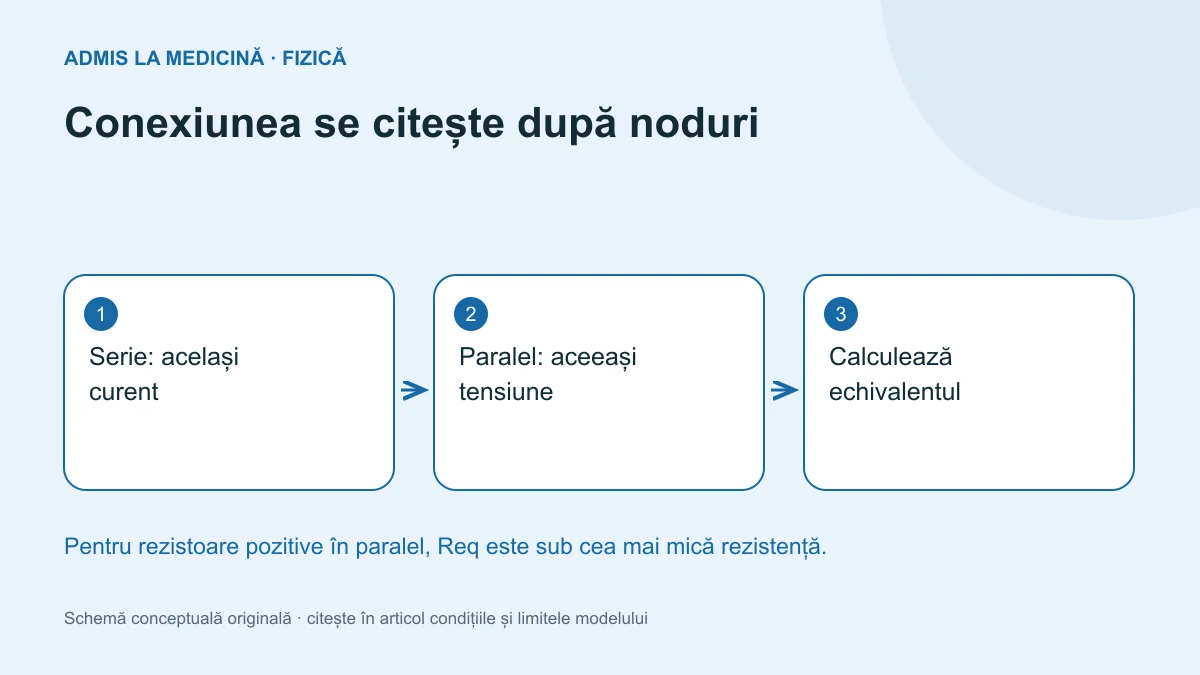

Cum identifici nodurile?
Imaginează fire ideale: toate punctele conectate direct prin același fir aparțin aceluiași nod electric. Urmărește fiecare bornă a rezistoarelor. Dacă ambele perechi ajung la aceleași două noduri, conexiunea este paralelă.
Nu contează dacă simbolurile sunt desenate unul lângă altul sau pe laturi opuse ale paginii.
Ce se schimbă cu o sursă reală?
O sursă reală poate avea rezistență internă și limite de funcționare. Adăugarea unei ramuri poate modifica tensiunea la borne. Exemplul ideal păstrează tensiunea constantă tocmai pentru a izola regula conexiunii.
Pentru rezolvarea corectă, identifică mai întâi modelul sursei și nodurile, apoi aplică formulele. Rezistența echivalentă descrie comportarea ansamblului văzut de la două borne.
Leagă observația de explicație
Pentru definiții, condiții de aplicare și un exercițiu cu răspuns explicat, citește Rezistoare în serie și în paralel: cum recunoști conexiunea. Tema face parte din parcursul Energie, electricitate și unde.
Întrebări frecvente
Ce este comun rezistoarelor conectate în serie?
Același curent trece prin rezistoarele unei ramuri fără derivații. Tensiunea totală este suma căderilor de tensiune pe componente.
Ce este comun rezistoarelor conectate în paralel?
Rezistoarele sunt conectate între aceleași două noduri și au aceeași tensiune. Curentul total se împarte între ramuri.
Rezistența echivalentă în paralel poate fi mai mică decât fiecare rezistor?
Da. Pentru rezistențe pozitive finite în paralel, rezistența echivalentă este mai mică decât cea mai mică rezistență din grup.
