Aparatul cronometrează un ecou
Principiul impuls–ecou seamănă cu măsurarea distanței până la un perete prin timpul în care revine un sunet. În ecografie, traductorul folosește ultrasunete și măsoară intervale foarte scurte.
Dacă știm viteza de propagare folosită de model, putem transforma timpul în distanță.

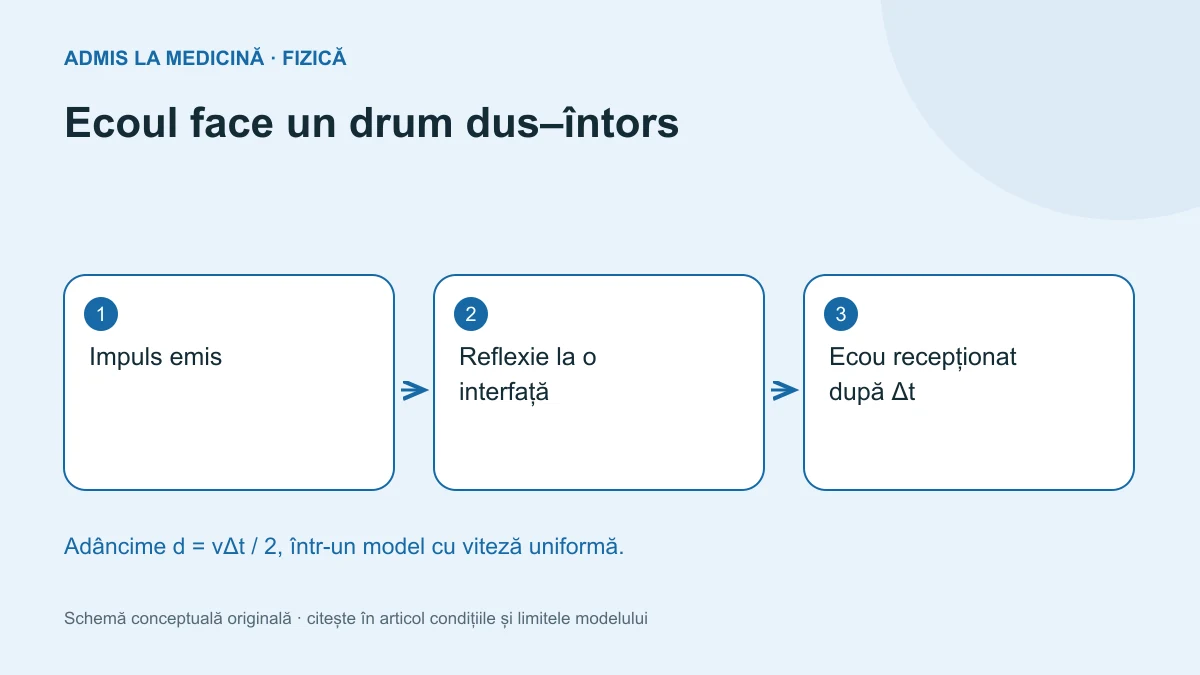

De ce împărțim la doi?
Impulsul merge de la traductor la interfață, apoi ecoul revine. Timpul măsurat include ambele sensuri. Produsul vΔt reprezintă drumul total, iar adâncimea este jumătate.
Pentru v = 1500 m/s și un timp de 100 μs, drumul total este 0,15 m. Reflectorul se află la 0,075 m, adică 7,5 cm, în modelul uniform.
O imagine construită din multe semnale
Un singur ecou nu formează o imagine completă. Sistemul colectează informații din mai multe poziții sau direcții și le prelucrează. Poziția aparentă depinde și de ipotezele despre propagare.
Acesta este motivul pentru care imaginea poate avea artefacte: modelul folosit de aparat nu descrie perfect orice traseu real.
De ce nu alegem mereu frecvența maximă?
O lungime de undă mai mică poate ajuta la distingerea detaliilor, dar frecvența mai mare este asociată cu atenuare mai mare în țesuturi în situațiile uzuale. Un semnal care nu revine suficient de puternic nu oferă automat o imagine mai bună.
Rezoluția și adâncimea utilă trebuie echilibrate.
Ce arată acest exemplu despre fizică?
O măsurare aparent simplă — un timp — poate furniza informație despre interiorul unui sistem, dacă modelul este bine ales. În același timp, ipotezele modelului explică limitele rezultatului.
Articolul descrie funcționarea fizică generală. Interpretarea unei ecografii și alegerea unei investigații aparțin contextului medical, nu se deduc din formula distanței.
Leagă observația de explicație
Pentru definiții, condiții de aplicare și un exercițiu cu răspuns explicat, citește Ultrasunete: ecou, distanță și formarea imaginii. Tema face parte din parcursul Lumină și fizică pentru înțelegerea tehnologiilor medicale.
Întrebări frecvente
Ce sunt ultrasunetele?
Ultrasunetele sunt unde sonore cu frecvențe peste limita superioară convențională a auzului uman, aproximativ 20 kHz. Ele necesită un mediu de propagare.
De ce distanța până la un reflector se calculează cu vt/2?
Timpul ecoului include drumul undei până la reflector și înapoi. Într-un mediu cu viteză aproximativ constantă, distanța până la reflector este jumătate din vt.
Ecografia folosește radiații ionizante?
Nu. Ecografia folosește unde mecanice ultrasonore. Această diferență fizică nu înlocuiește regulile profesionale privind utilizarea și interpretarea investigației.
